要將S-GPS應用于單天線多頻譜CDMA手機，需要重點注意幾個問題。



　　通常，CDMA手機用戶撥打E911來獲取他們所在位置的信息，這是通過內嵌GPS器件來實現的。到目前為止，基于用戶終端的GPS接收端大多數都采用時分復用模式（TM-GPS）來工作。其中，GPS信號和手機通話信號要連續來回切換。這種技術很有吸引力，因?yàn)橥粫r(shí)間只需要一套射頻器件工作，并且很容易實現。



　　脫穎而出的GPS同步技術



　　GPS信號和手機信號可以同步工作的S-GPS已經越來越普及，它不但能將靈敏度提高大約4db，還能夠?qū)崿F(xiàn)服務商基于位置的服務（LBS）。自2004年以來，很多生產商（如高通）已經在市場上推出了帶有S-GPS功能的芯片，今天很多CDMA手機都已使用。



　　通常情況下，單一天線的系統仍然是制造商的首選。它價格更低，并且體積更小。圖1為一個單天線三頻手機中GPS接收鏈的總體框圖。





圖1 在單天線三頻手機中，GPS接收鏈的常見形式



　　GPS接收鏈含有一個GPS濾波器、一個低噪放大器（LNA）、一個中間級濾波器，以及一個下變頻器（Down Inverter），每個元件都會影響整體的系統靈敏度。GPS靈敏度被定義為手機在98%的工作時間內定位到GPS衛星時，天線端的最低信號功率水平。

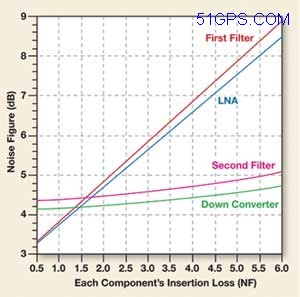

圖2 系統噪聲和每個元件的插損或者噪聲的圖形



　　對于TM和S-GPS的工作，影響系統靈敏度的主要變量是第一級GPS濾波器的插損和低噪聲放大器的噪聲系數，而第二級GPS濾波器的插損以及下變頻器的噪聲系數只有很小的影響。圖２中顯示了各個分立元件如何影響系統整體噪聲。



　　由于第一濾波器的插入損耗和低噪聲放大器的噪聲系數對GPS系統靈敏度有著直接的影響，我們?cè)谶x擇元件時應該將它們降至最低。濾波器的插入損耗是由其品質因素Q決定的，Q越大，濾波器性能就越好。目前手機中使用兩種濾波器技術：聲表面波濾波器（SAW）和薄膜體聲波諧振器（FBAR），通常后者具有更高的Q值和更低的插損。
